| 溫度控制器 |
 型號 |

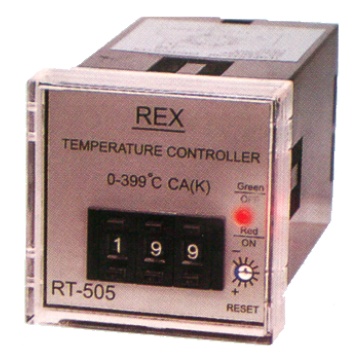

RT-505 |
| 設定方式 |
3-數字指撥開關 |
| 顯示模式 |
無顯示 |
| 控溫範圍 |
99.9,199,399,599,999°C |
| 外形尺寸 |
50.5mmW X 50.5mmH X 101mmL(87mm盤內) |
| 安裝尺寸 |
45.5mmW X 45.5mmH |
| 接線插座 |
埋入式安裝用P3G-08，露出式安裝用PF083A |
| 備註 |
附防塵蓋 |
|
|
| 產 品 特 性 |
| 設定精度 |
< ±全刻度之1.0% |
| 類比顯示精度 |
< ±全刻度之1.5% |
| 數字顯示精度 |
< ±全刻度之1.5% +1 digit |
| On/Off控制感度 |
2.5°C(設定值±1.25°C) |
| 比例控制比例帶寬 |
10°C(設定值±5°C) |
| 比例控制週期 |
15秒 |
| 感溫斷線保護 |
控制輸出Off |
|
| 訂 貨 指 定
事 項 |
| ．型號 |
．感溫型式 |
| ．額定電壓 |
．控制模式 |
| ．控溫範圍 |
．輸出模式 |
| |
．其他 |
|
|
| 產 品 規 格 |
| 額定電壓 |
K,J,R感溫：50/60Hz 110-120/220-240VAC
PT100 3W感溫：50/60Hz 110-120/220-240VAC |
| 感溫輸入 |
K(CA)，J(IC)，R(PR)，PT100 3W |
| 控制模式 |
On/Off控制，比例控制(P控制) |
| 輸出模式 |
Relay，0-12VDC，4-20mADC |
| Relay接點 |
1C 5A 250VAC 電阻性 |
| 警報輸出 |
此產品無法加警報功能 |
| 消耗功率 |
< 5VA |
| 絕緣電阻 |
>20MΩ(500VDC高阻計) |
| 絕緣耐壓強度 |
60Hz 1500VAC 1-min |
| 週圍溫度 |
運轉：-10°C至55°C
儲存：-25°C至65°C |
| 週圍溼度 |
45%至85%RH |
| 保護型式 |
前框：IP50，機殼：IP40，端子部：IP00 |
|
|
|
|
|
|
|
|
